GLOVA®︎ Device Evaluation Designing System

GLOVA JAPAN CO.,LTD. undoubted technical achievements and robustness GLOVA JAPAN CO.,LTD. undoubted technical achievements and robustness

確かな技術力と実績。顧客ニーズにロバスト性の高い製品で応える。 確かな技術力と実績。顧客ニーズにロバスト性の高い製品で応える。

GLOVA JAPAN株式会社 GLOVA JAPAN株式会社

会社案内

  • GLOVA JAPAN株式会社

    設　立
    ：2014年11月7日
    資本金
    ：300万円
    代表取締役社長
    ：前 勝知
    本　社
    ：〒540-0031
    大阪府大阪市中央区北浜東1丁目15番
    ビル・リバーセンター５階
    TEL：06-6948-5900

  • GLOVA JAPAN CO.,LTD.

    Founded
    ：November 7, 2014
    Capital
    ：3 Million
    President
    ：Katsunori Mae
    Head Office
    ：5F River Center Bldg., 1-15, Kitahamahigashi,
    Chuo-ku, Osaka540-0031
    TEL(+81)6-6948-5900

事業内容

事業内容
  • ・電子、電気回路の開発、試作、製作、販売
  • ・評価装置、試験装置の開発、試作、製作、販売
  • ・機構設計
  • ・特許化支援事業
  • ・国内及び海外小規模生産及び受託生産の支援
  • ・アームロボットを活用したVA開発
  • ・研究用機器類、消耗品類の販売
  • ・研究開発に関する教育、コンサルタント事業
Business contents
  • ・electronic and electric circuits
    (Development, prototyping, production and sales)
  • ・evaluation device, test device
    (Development, prototyping, production and sales)
  • ・Mechanical design
  • ・Patent (support business)
  • ・domestic and overseas, small-scale and contract production
    (support business)
  • ・VA development utilizing arm robot
  • ・research equipment and consumables (Sale)
  • ・research and development (education and consulting business)

開発実績

01

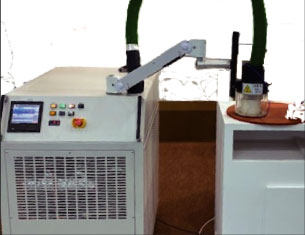

送風型低温高温印加装置
「サーマルテストパートナー」

供試品全体または局所的に低温と高温のエアーを印加する装置。
印加温度は-60℃から250℃、使用するエア流量を抑えた低騒音型。
構成部品、組立は日本国内でメンテナンス性抜群。

ThermoStreamer “Thermal Test Partner”

Apply the air of high/low temperature to each part or the entire sample.
The applicable temperature is in the range of -60℃~250℃.
The noise reduced type;suppresses the amount of using air flow rate.
It has great maintainability because its components are made and set up in Japan.
02

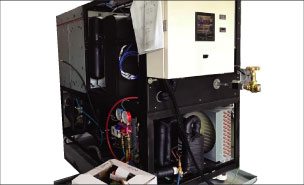

インライン送風型低温高温印加装置

送風型低温高温印加装置を量産ラインに組み込むカスタマイズ機。
低温部と高温部を分離して配置したり、
何れかの機能のみであったりと自由に組合せる事ができる。

In-line thermal tets partnaer

A customized machine that incorporates a blower type low temperature
high temperature application device into a mass production line.
03

高温低温湿度サイクル槽

高温低温時の湿度コントロールを行い、
プログラムによるサイクル運転が可能な大型温度サイクル槽。

【性 能】
温度制御範囲：-70℃〜120℃
湿度制御範囲：80%rh ~ 95%rh (20℃~90℃において)
温度変動幅：±0.5℃（＊無試料・無負荷時において）
湿度変動幅：±5%rh（＊無試料・無負荷時において）
温度分布：±1.0℃ 90℃以下 　±1.5℃ 90.1℃以上（＊無試料・無負荷時において）
温度上昇時間：-70℃~ 20℃まで 約60分、20℃ ~ 120℃まで 約60分（＊アベレージ 無試料・無負荷時）
温度下降時間：120℃ ~ 20℃まで 約90分、20℃ ~ -70℃まで 約90分（＊アベレージ 無試料・無負荷時）

High / low temperature / humidity cycle chamber

Large temperature cycle tank enable us to control humidity at high/low temperature.
It is also possible to do cycle operation by program.

[Ability]
Temperature control range:-70℃~120℃
Humidity control range:80%rh ~95%rh (20℃~90℃)
Temperature fluctuation range:±0.5℃ *With no sample and no load
Humidity fluctuation range:±5%rh *With no sample and no load
Temperature distribution:±1.0℃90℃~±1.5℃90.1℃ *With no sample and no load
Temperature rise time:about 60 minutes from -70℃~20℃, about 60 minutes from 20℃~120℃

04

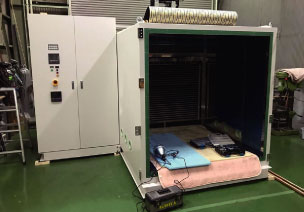

高負荷容量低温高温槽

槽内に1トンまでの試料を入れる事ができる高耐荷重型 低温高温保存槽。

【性能】
温度制御範囲：-70℃ 〜 50℃
温度変動幅：±0.5℃ （＊無試料・無負荷時において）
温度分布：±1.0℃（＊無試料・無負荷時において）
温度上昇時間：20℃〜 50℃まで 約60分（＊アベレージ 無試料・無負荷時）
温度下降時間：50℃ 〜 20℃まで 約60分 、20℃ 〜 -70℃まで 約120分 （＊アベレージ 無試料・無負荷時）

High load capacity low temperature high
temperature chamber

High load capacity type that can hold samples up to 1t in tha tank.

[Ability]
Temperature control range:-70℃~50℃
Temperature fluctuation range:±0.5℃ *With no sample and no load
Temperature distribution:±1.0℃ *With no sample and no load
Temperature rise time:about 60 minutes from 20℃~50℃ *Average *With no sample and no load
Temperature drop time:about 60 minutes from 50℃~20℃, about 120 minutes from 20℃~-70℃
*Average *With no sample and no load

05

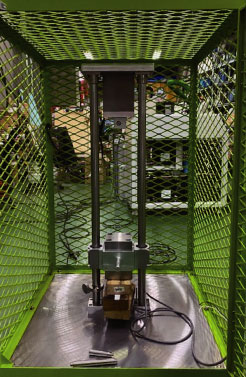

UL1642準拠 落錘試験機

UL1642規格準拠のリチウム電池向け落下衝撃試験装置。リチウムイオン電池セル上に φ15.8mm の丸棒を載せた状態で、9.1kg の錘を 61cm の高さから丸棒に向けて落下させ、 衝撃:75G、圧壊:13±1kN 印加する。手動で錘を持ち上げて電磁ピンで固定し、操作SWにて落下させる半自動式。 操作BOXは約2.7mのケーブルで延長されているのでロガー操作などに便利。錘の打撃面の劣化があった場合は錘の交換が可能。 アルミ筐体に上下同じ錘をTiネジで取り付けている為、錘劣化時は上下入れ替える事が可能。100V駆動、安全柵付き。

Drop weight tester for lithium ion battery evaluation (UL1642 compliant)

UL1642 standard compliant drop impact tester for lithium batteries.With thw round bar of φ15.8mm placed on the lithium-ion battery cell, drop the weight of 9.1kg from a height of 61cm toward the round bar, and apply impact:75G and crush:13±1kNSemi-automatic type that manually lifts the weight, fixes it with an electromagnetic pin, and drops it with the operation switch.The operation box is extended with a cable of about 2.7m, so it is convenient for logger operation etc.
If the striking sueface of the weight deteriorates, the weight can be replaced.Since the same upper and lower weights are attached to the aluminum housing with Ti screws, the upper and lower weights can be swapped when the weights deteriorate.100V drive, with safety fence
06

車載デバイス向け高電圧・高電流コンタクタ

車載デバイス用高電圧,大電流コンタクトピン。500V/500Aなど条件に応じて設計可能。

High voltage/current probe pin. Automotive devices,car electronics

High voltage, high current contact pins for in-vehicle devices.
Can be designed according to conditions such as 500V/500A.
07

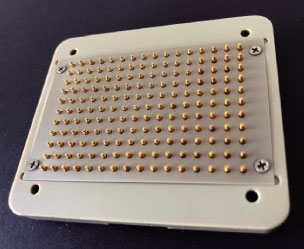

IGBTモジュール用ソケット

汎用IGBTモジュールパッケージ用ソケット。

Socket for IGBT Module

Socket for general purpose IGBT module package
08

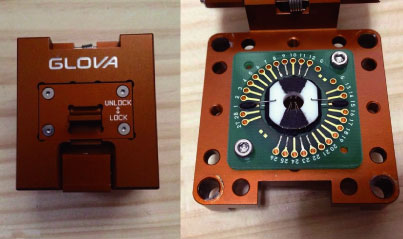

MEMSセンサ用マイクロケルビンソケット

MEMSセンサ、アナログデバイスのPKGやダイ状態のKelvinコンタクトが可能。ニードル型のコンタクターと加圧方式により、プローブピンなどで問題となる接触抵抗値やバネ圧のバラツキが無いので、測定値の揺らぎを抑えられる。超高温にも対応可能。

Micro Kelvin Sockets

MENS sensor, PKG of analog device, and Kelvin contact in die state are possible.
Due to the needle-type contactor and pressurization method, there is no variation in contact resistance and spring pressure, which is a problem with probe pins, etc.
So fluctuations in measured values can be suppressed.
Can handle ultra-high temperatures.
09

高真空光学デバイス用途
テストソケット

電気接触を確保しながら、あらゆる機器を高温または低温または真空状態に置くことができるチャンバータイプのソケット。光学ウィンドウ材を変更して様々な波長に対応。デバイス評価だけではなく、ソケットを外してシャーレ固定に変更し、可視光ウィンドウを介して難培養性環境微生物観察なども可能。

Small chamber type socket

A chamber-type socket that allows any device to be placed in hot, cold, or vacuum states while ensuring electrical contact. Supports various wavelengths by changing the optical window material.In addition to device evaluation, it is also possible to remove the socket and change it to a petri dish, and observe extremophiles that are difficult to culture through a visible light window.
10

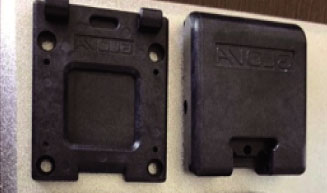

バーンイン & テストソケット

耐熱エンプラ成形ソケット。PKGガイドとプローブユニットはブランクなので
約12 mmまでのデバイスに合わせて切削して使用する。
低コストで少量通電試験を環境を構築できる。

Burn-in & test socket

Heat resistant engineering plastic molded socket. Since the PKG guide and probe unit are blank,
they are cut and used according to devices up to about 12 mm.
It is possible to build an environment for a small amount energization test at low cost.
11

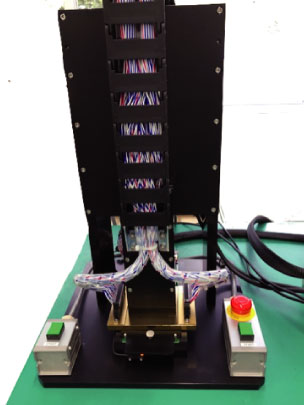

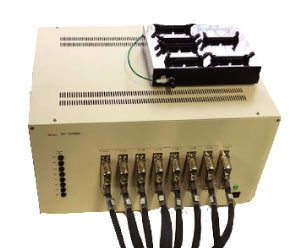

グリッド配置型供試品抵抗測定装置,
Z駆動加圧マシン

極小部品をグリッド配置し、極小抵抗値を連続計測できる計測システム。

[検査装置]
機構部: 300×390×605(mm)
制御部：450×450×250(mm)
最大荷重：50g/f(max)/本×80CH

[検出部]
交流 4 端子(HF/HS，LF/LS)
測定周波数：1kHz 10mA 定電流
検出感度：10μA(ソフトウエアにて抵抗値に換算)
測定レンジ：1mΩ,10mΩ,100mΩ(500%スケール 3レンジ)
CAL：精密抵抗 10mΩによる校正

Machine for measuring contact probe pin resistance /
Precise mΩ resistance measurement

A measurement system that can continuously measure the minimum resistance value
by arranging extremely small parts in a grid.

[Inspection equipment]
Mechanical unit:300×390×605(mm)
Control unit:450×450×250(mm)
Maximum load:50g/f(max)/piece×80CH

[Detection unit]
AC 4 terminals (HF / HS, LF / LS)
Measurement frequency:1kHz 10mA Constant current
Detection sensitivity:10μA(Converted to resistance value by software)
Measurement range:1mΩ,10mΩ,100mΩ(500% scale 3 range)

12

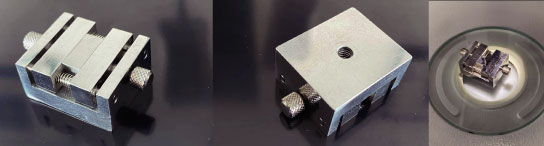

SUS304超小型バイス

顕微鏡やSEMなどで固定が必要なサンプルを観察するために使用。
パーツは全てSUS304なので、EDXなどで使いやすい。

SUS304 micro vise

Used for observing samples that need to be fixed with a microscope or SEM.
All parts are SUS304, so it is easy to use with EDX etc.
13

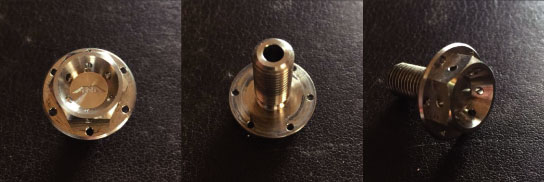

ベータチタン超軽量フィキシングボルト

ベータチタン製フィキシングボルト。
徹底的な軽量化により6g以下/本となっている。

β−Titanium super lightweight fixing bolt

Beta titanium fixing bolt. 〜6g / piece due to thorough weight reduction.
14

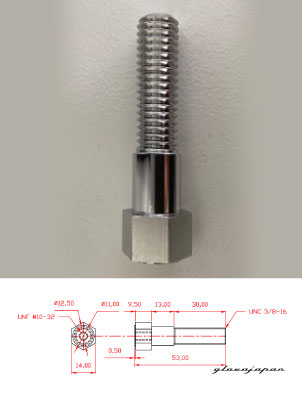

SUS304特殊ボルト

SUS304製特殊ボルト。UNF#10-32→UNC 3/8-16、様々な材料、サイズで製作可能。

SUS304 Special Bolt

Special bolt made of SUS304.
Can be manufactured in various materials and sizes
